混音器Mixer 常見問題二 按鍵選扭

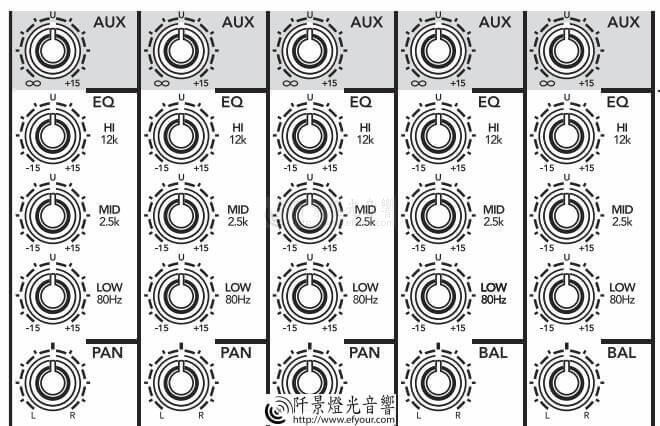

GAIN/AUX:增益旋鈕

它是用來調節輸入信號電平大小的。輸入的信號以多大的電平來輸出是由該旋鈕和該輸入單元的推子共同決定的。顯然,旋鈕順時針方向角度越大、推子越高,輸入信號的輸出電平的提升就越大,或者說該路輸入的音頻信號在輸出中的響度就越大。增益範圍為 20 分貝到 60 分貝。值得注意的是,增益太高會使聲道負荷過載,導致聲音失真;太低則背景噪音明顯,可能也無法獲得足夠的訊號電平提供混音輸出。使用高電平輸入時要將增益轉小。增益旋鈕是作為聲音輸入調音台的關口,調整適當,即可保證調音台下一級的處理電路能接收到充分且「乾淨」的信號。

EQ (equalizers) 均衡器

  • 處理聲音訊號中不同段頻率間的平橫
  • 調整每一軌的 tone
  • 有些只能2個(2-band),調低和高。有些3個,低、中、高,有些包含 MID-sweep,可以調整中頻,可以讓樂器和聲音更有特色。High 、Mid、Low。
  • 有時候同時錄兩個樂器的時候,聲音打架交疊(masking),讓你聽不清楚的時候,可以藉由調整 eq 來解決 masking 的問題
  • EQ的Q是指什麼?Q quality factor : Q 值 = 頻率線彎曲程度。Q增大,帶寬 band width f2-f1 減少

HIGH、MIDDLE、LOW:三段均衡器旋鈕
High、Middle、Low 分別可以對高頻、中頻、低頻進行增強或衰減,控制範圍為正負 15 分貝。中頻控制收人聲時尤其有用,可以非常準確地修飾演出者的聲音。
低音:20 Hz ~ 500 Hz 適當時,低音張弛得宜,聲音豐滿柔和。不足時聲音單薄,過度提升時會使聲音發悶,明亮度下降,鼻音增強。
中音:500 Hz ~ 2 KHz 適當時聲音透徹明亮。不足時聲音朦朧,過度提升時會產生類似電話的聲音。
高音:2 KHz ~ 8 KHz 是影響聲音層次感的頻率。不足時聲音的穿透力下降,過強時會掩蔽語言音節的識別,使齒音加重、音色發毛。

Hpf (high pass filter)

  • 很多麥克風輸入有此功能。切除不必要的低頻,僅有高於設置點以上的頻率可以通過。
    常見砍80Hz以下

Pan( PANPOT: 聲像位旋鈕 )

  • 調整左右輸出喇叭之間的比例
  • 用來增加音景,或是調整舞台上的輸入和他們所在地的方位
  • 舉例來說:鼓組中的 hi-hat 要往右 pan,low tom 要往左。

Level(如果有飛軌最佳)

  • 調整各軌的音量
  • 簡單給幾個到 SPL 範例值。演講大約在 75-90 dB,經典樂大約在 100 dB,搖滾、電子、R&B 大約在 95 – 100。但這些都只是個參考值。

Compressor

  • 動態上的壓縮
  • Threshold 門檻
  • Ratio ex: 3:1 , 4:1
  • Attack
  • Release

把較大聲的部份做壓縮後,超過 Threshlod 門檻的部分做 Raion 等比例的壓縮。如此一來,才能有空間把整體音量往上提升,也就是 Make-Up Gain 、 Output Gain,來把減少的音量補回來。Attack 會決定 Compressor 多快開始動作,Release則決定壓縮的時間和時結束。像小鼓或是電吉他就會慢一點,當遇到強額有近低音像是大鼓 就會設定短於 50ms。
現在有些 Mixer 上做了簡單的 Compressor 旋鈕,已設定好參數,只要轉一個旋鈕,全部參數皆會變動。或是也可以外接 Compressor。

常見名詞翻譯

  • GAIN:輸入信號增益控制
  • HIGH:高音電平控制
  • MID-HIGH:中高音電平控
  • LOW:低音電平控制
  • PAN:相位控制
  • MON.SEND:分路監聽信號控制
  • EFX.SEND:分路效果信號控制
  • LIMIT(LED):信號限幅指示燈
  • LEFT.:左路信號電平控制
  • RIGHT:右路信號電平控制
  • MONITOR:監聽系統
  • MON.OUT:監聽輸出
  • MASTER:總路電平控制
  • EFX.MASTER:效果輸出電平控制
  • EFX.PAN:效果相位控制
  • EFX.RET:效果返回電平控制
  • EFX.MON:效果送監聽系統電平控制
  • DISPLAY:電平指示器
  • ECHO:混響
  • HIGH I IN:高阻輸入
  • LOW I IN:低阻輸入
  • OUT/IN:輸出/輸入轉換插孔
  • MASTER OUT:總路輸出
  • EFX.OUT:效果輸出
  • EFX.RETURN:效果返回輸入
  • LAMP:專用照明燈電源
  • POWER:總電源開關
  • BALANCE OUTPUT:平衡輸出
  • FUSE:保險絲
  • PEL:預監聽(試聽)按鍵
  • EFF:效果電平控制
  • MAIN:主要的
  • LEVEL:聲道平衡控制
  • HEAD PHONE:耳機插孔
  • PHANTOM POWER:幻像電源開關
  • SIGNAL PROCESSOR:信號處理器
  • EQUALIZER:均衡器
  • SUM:總輸出編組開關
  • LOW CUT:低頻切除開關
  • HIGH CUT:高頻切除開關
  • PHONO INPUT:唱機輸入
  • STEREO OUT:立體聲輸出
  • ACTIVITY:動態指示器
  • CUE:選聽開關
  • MONO OUT:單聲道輸出
  • PROGRAM BALANCE:主輸出聲像控制
  • MONITOR BALANCE:監聽輸出聲像控制
  • EQ IN(OUT):均衡器接入/退出按鍵
  • FT SW:腳踏開關
  • REV.CONTOUR:混響輪廓調節
  • PAD:定值衰減,衰減器

有於市場上有太多不同的控台所以無法全部一一整理有疑問可問
