混音器Mixer 常見問題一 常見接頭差異

混音器Mixer 常見問題一 常見接頭差異插图

混音器(Mixer),具有混合、組合之意思。以一種同樣調整模式的功能會集合在
一個操作平台上,以方便任一狀態下適時做出調整改變的行為,將其匯合組成,然後傳輸到下一鏈級 (擴大機 耳擴…)
故會將多規格集合一起

混音器Mixer 常見問題一 常見接頭差異插图1

XRL

  XLR是加州洛杉磯Cannon電子公司創辦人James H. Cannon所生產,屬於平衡式接頭,所以一般也稱CANNON頭。由於第一代命名為Cannon X系列,第二代加入彈簧壓鍵(Latch)所以是XL系列,第三代加入橡膠接觸面(Rubber)成為XLR系列。

混音器Mixer 常見問題一 常見接頭差異插图2

梅花 RCA

RCA可以說是大家最常看到的線材之一了,俗稱為梅花頭,最常看到的就是紅白色的頭了!
早期30年代美國無線電公司(Radio Corporation of America,RCA)的收音機大多採用此種連接,因此得名,40年代開始引入消費市場標準連接!
RCA通常成對地用於在-10 dBV線路電平或唱盤上傳輸非平衡信號。

混音器Mixer 常見問題一 常見接頭差異插图3

TRS6.3

混音器Mixer 常見問題一 常見接頭差異插图4

TRS3.5

接耳機和麥克風,所以也常稱Phone Jack。
6.3常用於音響器材,3.5則常用於耳機
Tip(尖)、Ring(環)、Sleeve(套),這也是該命名的由來。也因為常用在連

混音器Mixer 常見問題一 常見接頭差異插图5

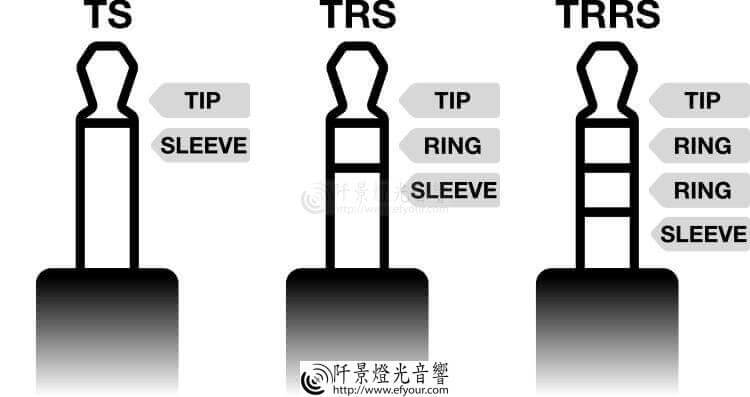

依Ring數的不同可分
TS、TRS、TRRS

線材中主要有
平衡式/非平衡式

平衡非平衡

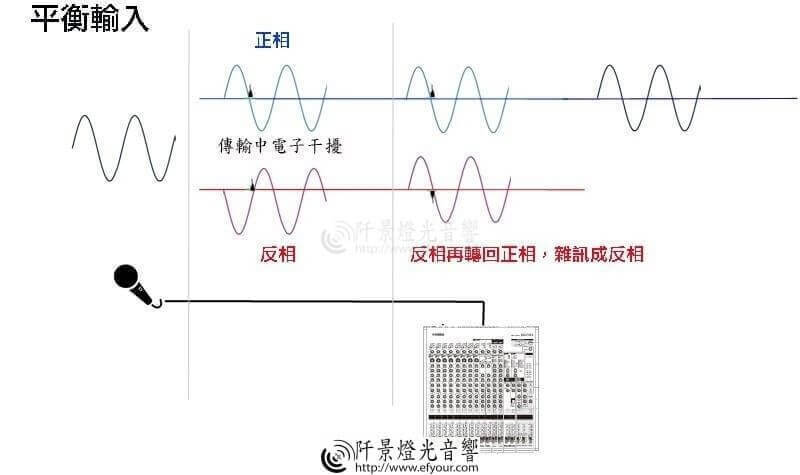

平衡式傳輸(像XLR),再傳輸時會將原波形反相,也就是將原波形巔倒過來,原波形(正相)由正極傳,顛倒波形(反相)由負極傳,
如此,電流量達平衡,比較不容易吸引雜訊。
在傳送的同時,正負極若是傳送中受到電子干擾產生雜訊,到了接受端時,反相波會再轉180度回來跟正相疊合,而反相的雜訊在經過180度後,變成雜訊的反相,和雜訊的正相疊起後,就抵消了。

如果發生接兩條線變小聲時可能是因為抵銷造成的
