電線相路

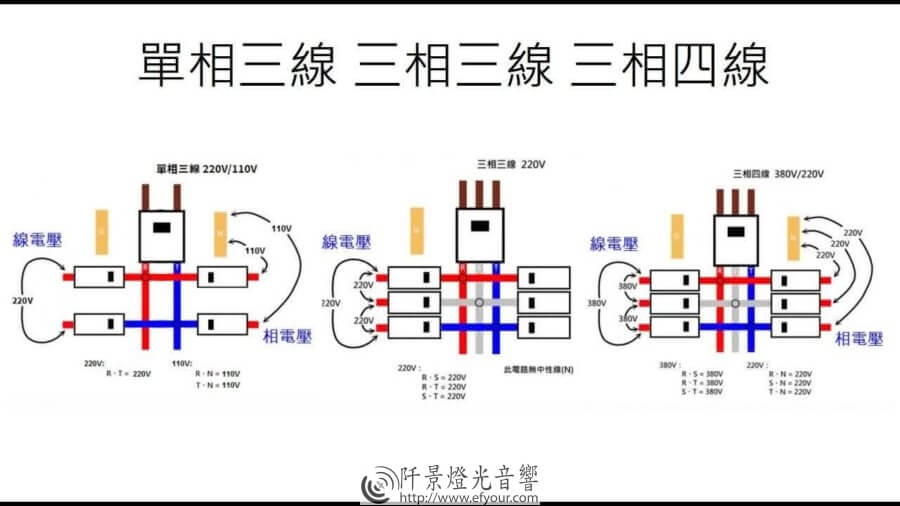

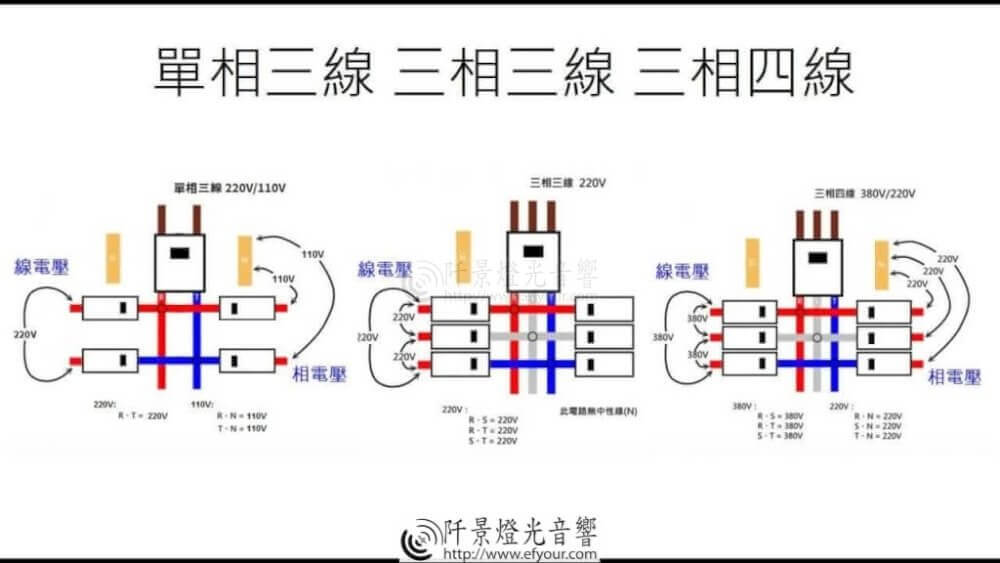

單相二線、單相三線、兩相三線、三相三線、三相四線、三相五線的接線圖

單相:由一條火線和一條零線組成,這裡說的「單」就是指ABC三相里的任意一相,台灣標準電壓是110V

雙相:也就是兩條火線,三相中的任意兩相,電壓為380V,常見的就有380V兩條火線的電器,如電焊機等。

三相:就是三條火線,用ABC來表示,如果單純只是三相電壓就是380V。如果說是三相四線,除了三條火線外還有一條零線,電壓也就有了220V和380V。 單相就是一根火線一根零線 兩相就是兩根火線 三相就是三根火線。

兩相三線由於在我國不用,所以就不再說了。

下面說說單相三線、三相三線、三相四線、三相五線

單線雙相:一根火線+一根零線

單相三線:一根火線+一根零線+一根地線

三相三線:三根火線,多是10KV以上線路。

三相四線:三根火線+一根地線,多是660/380/220V低壓線路。

三相五線:三根火線+一根零線+一根地線。為安全考慮,目前施工現場要求採用三相五線制。

在進入用戶的單相輸電線路中,兩條線是一跟火線一根零線,零線正常情況下要通過電流以構成單相線路中的電流迴路。

在低壓配電線路中,一般採用三相四線,其中三條線路代表A/B/C三相,另一根線是中性線(區別與零線)

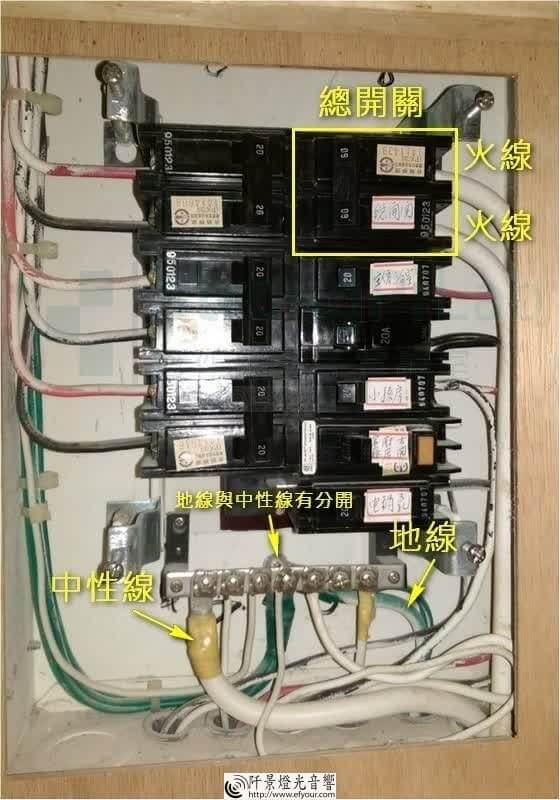

火線 中性線 接地線
